pc耐力板安裝方法及步驟圖解

pc耐力板有二種安裝方法：嵌入法和螺絲固定法

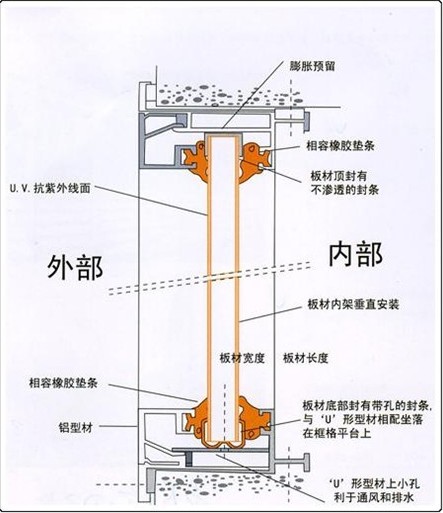

（一）安裝方法一，內嵌式安裝法(選用裝飾條聯接PC板材)

安裝常見問題：

（1）置入支撐點架構一部分之防護膜會危害填縫料與PC板材的融合，故在PC板置入以前，先要切除置入量5－11mm寬之防護膜。

（2）板材熱漲冷縮量與金屬材料架構不一樣，且具繞曲性和承擔氣壓，因而須有適度置入量，熱漲冷縮預埋室內空間及挑選適度板厚。一般狀況下板材邊沿伸進固定支架2。4CM之上；熱漲冷縮一般每米預埋3毫米間隙。

安裝方法挑選流程

1.由于彎曲剛度較低，因此 在外力的作用下裝進架構的PCpc耐力板會拉伸應變，提升在架構中的置入規格可防止拉伸應變。在沖擊性狀況下，PCpc耐力板很有可能從架構中掉下來，在這類狀況下可挑選提升置入深層，改用厚的板材，或用螺絲固定不動的方式 。

2.由于很大的線膨脹系數，架構時要預埋熱變形室內空間。要是沒有充足的熱變形室內空間，可提升板材薄厚進而降低置入一部分。

3.依據載荷采用適合的板材薄厚

（二）安裝方法二，螺絲安裝法

附：圖例中:①螺絲;②④氯丁膠或EPOM硫化橡膠條;③PC板材;⑤支撐架;⑥金屬材料固定不動板;

⑦澎漲室內空間;⑧>=2.5d;⑨預埋1~2毫米的澎漲室內空間;⑩螺絲直徑;

安裝常見問題：

(1)地腳螺栓或螺栓破孔安裝時，板材的打孔直徑須比地腳螺栓或鉚燈直徑大50％，防止熱漲冷縮。

(2)全部主骨皆要以硅膠充斥著間隙，并以硅膠涂敷露出一部分，以避免 清潔液滲透到邊沿，避免 延發性開裂及避免 水份或清潔液進到。

(3)螺栓釘頭頂部應該比柄部大1.5－2.0倍，并以墊圈充墊期間，避免鉚頭立即擠壓表面，減少壓力。

(4)螺絲不適合擰得過緊，防止壓裂板材，長邊、長邊你加金屬材料裝飾條，并預埋澎漲間隙，提升固定不動能量。

(5)不適合應用PV墊圈或含瀝清成分的防水膠帶。

(6)冷彎生產加工時，彎曲一部分防止應用螺絲固定不動。

安裝方法挑選流程

1.擰緊時要應用墊圈或密封圈將地應力分布均勻在板材上，為了更好地防止應力，擰緊時要當心，以防因應力而造成 板材裂開。設計方案置入深層和澎漲空隙要考慮到彎曲造成的歪曲和板材收攏的危害。

2.依據板厚挑選螺絲孔間隔

板厚低于3毫米時：間隔低于200mm

板厚超過3毫米時：間隔低于300mm

3.擰緊螺絲時用勁勻稱，以防止應力。

4.應用可勻稱分散化地應力的皮墊。

5.螺絲孔管理中心間距板材邊沿應超過螺絲孔直徑的2倍。

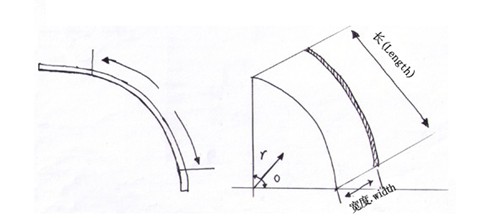

(三)常溫下彎曲生產加工設計方案關鍵點(如下圖中左側一部分圖例)

(1)彎曲半徑R=175xt(t=板材薄厚MM)

(2)PC板材剪裁標準，盡量長短>=總寬才可彎曲生產加工。

常見問題

1.預埋熱漲冷縮室內空間，可由以下計算公式：熱漲冷縮值＝熱膨脹系數×長短×安裝前后左右較大 溫度差(熱膨脹系數數值0.065毫米/m℃)

2.謹慎使用橡膠密封件，不適當的橡膠密封件會造成 PCpc耐力板毀壞。

3.如需應用密封劑，須采用中性化。出自于深思熟慮，提議顧客在應用前做相溶性實驗。

4.施工放樣畫線時盡可能標識在板材防護膜上,如務必立即標識在板材上,提議應用水彩顏料，防止應用銳利專用工具。

5.新創建房屋建筑混凝土面未干時，PCpc耐力板不能直接接觸其上。

6.PCpc耐力板可冷彎造型設計，其最少彎曲半徑需達到下列標準：

戶外應用：彎曲半徑不小于板材薄厚的180倍。

房間內應用：彎曲半徑不小于板材薄厚的150倍。

7.可以用薄布或海棉蘸中性化皂液或洗潔劑清洗PCpc耐力板表層塵土、廢棄物，再用冷水完全清洗，最終以薄布擦拭。

8.表面若有植物油脂、未干漆料、膠跡等，提議用薄布蘸無水乙醇清洗.
